Contrucción P7 proyecto 2
Niños buenos días,, por favor completar cartilla proyecto uno ( hasta la página 23) entregar cartilla al finalizar la clase. Y crear una presentación en Canva sobre el proyecto,, función y partes, guardarla en el computador para su posterior calificación,, muchas gracias.
PRIMER ACTIVACIÓN 15% CIRCUITO SEMAFORO
Modifica la velocidad de encendido de cada led a 1 segundo.Grupos de dos estudiantes.
Criterios de evaluación:
✅ Conexión correcta de los componentes en la protoboard.
✅ Uso adecuado de pines de salida en Arduino.
✅ Capacidad de modificar tiempos en el código.
✅ Subir el codigo correctamente.
✅ Funcionamiento adecuado del circuito.
✅ Trabajo en equipo
SENSOR ULTRASONICO
SENSOR PIR
SECUENCIA DE LUCES LED
CODIGO:
3. Usando Canva crea una presentación explicando el funcionamiento del circuito sus partes, y explicando el codigo de programación, incluir diagrama.
FOTORESISTENCIA (LDR)
Una fotorresistencia o LDR (Light Depending Resistor, o resistencia dependiente de la luz) es un componente foto electrónico cuya resistencia varía en función de la luz que incide en él. Esta resistencia es muy baja, de unos pocos Ωs con una luz intensa incide en él y va creciendo fuertemente a medida que esa luz decrece.
Se les suele utilizar como sensores de luz, para arrancar luces automáticamente cuando la oscuridad sobrepasa un cierto umbral, o como detectores de movimiento próximo ( Cuando algo se interpone).
Ejercicio: En grupos de dos estudiantes, desarollar el siguiente circuito, el cual cuando se cubra la fotoresistencia debe enceder el led.
Materiales: Protoboard, arduino uno o leonardo, led, fotoresistencia, dos resistencias de 1k, 6 cables jumper m-m, cable usb para arduino.
1. Circuito dectector de oscuridad

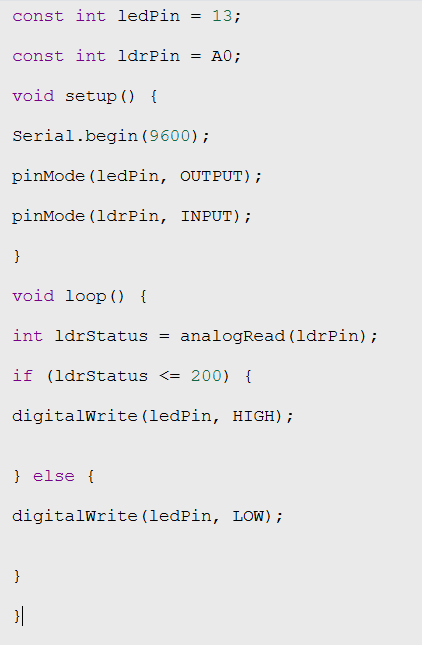

2. Escribe el codigo en arduino IDE respeta los espacios, mayusculas y minisculas:
3. Usando Canva crea una presentación explicando el funcionamiento del circuito sus partes, y explicando el codigo de programación, incluir diagrama.
MICROSOFT EXCEL
Una fotorresistencia o LDR (Light Depending Resistor, o resistencia dependiente de la luz) es un componente foto electrónico cuya resistencia varía en función de la luz que incide en él. Esta resistencia es muy baja, de unos pocos Ωs con una luz intensa incide en él y va creciendo fuertemente a medida que esa luz decrece.
Se les suele utilizar como sensores de luz, para arrancar luces automáticamente cuando la oscuridad sobrepasa un cierto umbral, o como detectores de movimiento próximo ( Cuando algo se interpone).
Ejercicio: En grupos de dos estudiantes, desarollar el siguiente circuito, el cual cuando se cubra la fotoresistencia debe enceder el led.
Materiales: Protoboard, arduino uno o leonardo, led, fotoresistencia, dos resistencias de 1k, 6 cables jumper m-m, cable usb para arduino.
3. Usando Canva crea una presentación explicando el funcionamiento del circuito
1. Elabora usando Excel, para calcular el importe multiplica la cantidad por el precio unitario, el subtotal es la suma de la columna importe, el IVA el 21% del importe y el total la suma de subtotal más IVA.
2. Elabora usando Excel:
3. Elabora en excel
4. realizar las operaciones
5. realizar las operaciones
1111111111111111111
Circuito led's maqueta
CODIGO DE CLASE TINKERCAD: LL21AWSZZ
void setup()
{
pinMode(13, OUTPUT);
pinMode(2, INPUT);
}
void loop()
{
pirsensor = digitalRead(2);
if (pirsensor == HIGH)
{
digitalWrite(13, HIGH);
}
else
{
digitalWrite(13, LOW);
}
delay(10);
}
Ejercicio N° 3 / Sensor ultrasonico
Codigo de programación
Ejercicio 04 // Servo Motor ( Realizar la programación, usar los bloques anteriores y cambiar definir pin4 por girar servo en el pin4 90 grados).
Ejercicio 05
Ejercicio 04 // Servo Motor ( Realizar la programación, usar los bloques anteriores y cambiar definir pin4 por girar servo en el pin4 90 grados).
Circuito Fotocelda: (Cuando detecta la luz apaga el led, sin luz enciende el led)resitencia: naranja, naranja, cafe, dorado.led de cualquier color.cables de cualquier color.
Taller de Nivelación Tercer Periodo Dias E //
1. Realiza en hojas blancas o tipo examen un trabajo a mano explicando cada parte del circuito de la maqueta su nombre, función y dibujo.
1. Modulo ESP32 wroom2. Sensor PIR HC-SR5013. Sensor Infrarojo fc-516. Cables Jumper7. Servo Motor sg908. Diodo LED9. Mini Protoboard
2. Usando el programa fritzing realiza el circuito del sistema de la puerta automatica de la casa.
CODIGO DE CLASE TINKERCAD: LL21AWSZZ
Taller de nivelación "DIAS E" segundo periodo
Fundamentos en electrónica - PRIMER PERIODO.
Marrón, Verde, café, Dorado
Verde, Naranja, Rojo, Plateado
Naranja, Verde, Rojo, Dorado
Marrón, Violeta, Rojo, Dorado
Rojo, Gris, Rojo, Dorado

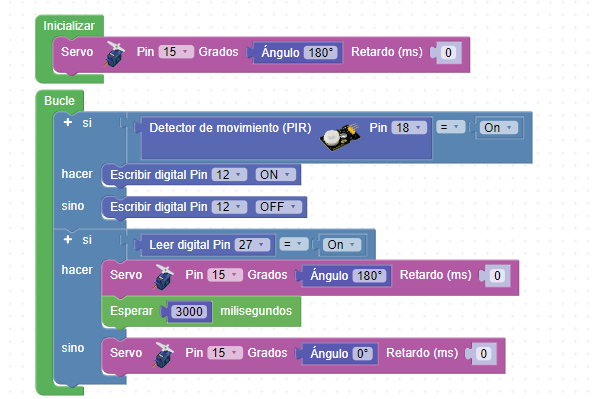

Servo servo_15;
void setup()
{
servo_15.attach(15);
pinMode(18, INPUT);
pinMode(12, OUTPUT);
pinMode(27, INPUT);
servo_15.write(180);
}
void loop()
{
yield();
if ((digitalRead(18) == true)) {
digitalWrite(12, HIGH);
}
else {
digitalWrite(12, LOW);
}
if ((digitalRead(27) == true)) {
servo_15.write(180);
}
else {
servo_15.write(0);
}
}
Tercer Periodo / Sensor infrarojo / sistema puerta.
18/02/2022
Una fotorresistencia o LDR (Light Depending Resistor, o resistencia dependiente de la luz) es un componente foto electrónico cuya resistencia varía en función de la luz que incide en él. Esta resistencia es muy baja, de unos pocos Ωs con una luz intensa incide en él y va creciendo fuertemente a medida que esa luz decrece.
Se les suele utilizar como sensores de luz, para arrancar luces automáticamente cuando la oscuridad sobrepasa un cierto umbral, o como detectores de movimiento próximo ( Cuando algo se interpone).

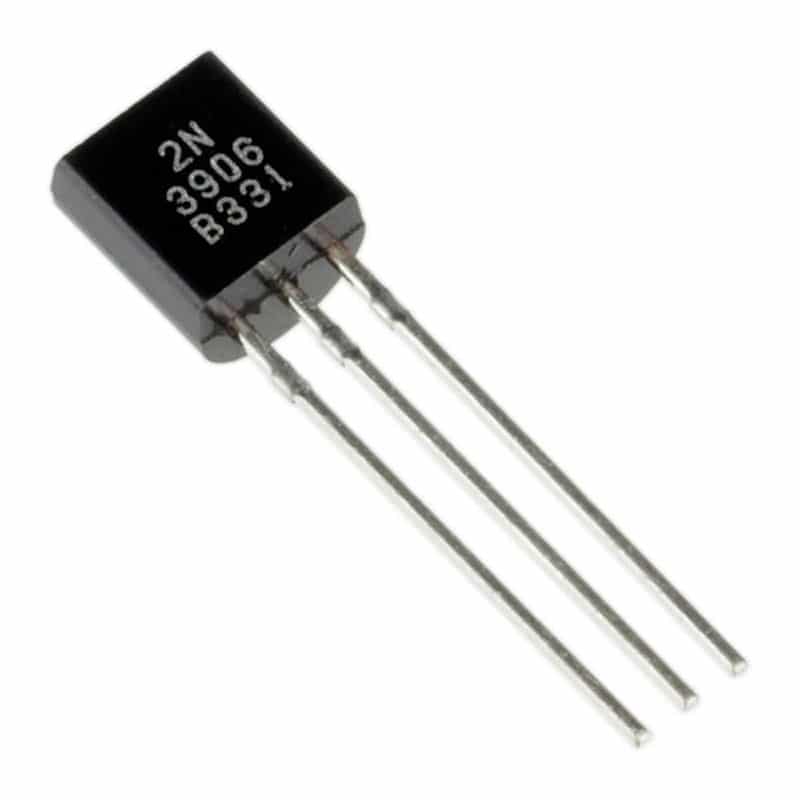

TRANSISTOR
Ejercicio: 1. Realiza la simulación del siguiente circuito en Tinkercad.
2. Remplace el led por un motor DC, el funcionamiento es el mismo?
3. Investigue y realice una presentación en Power Point sobre el transistor, que es? para que se utiliza? cual es su importancia en la electrónica actual? cuales tipos de transistores existen?.
